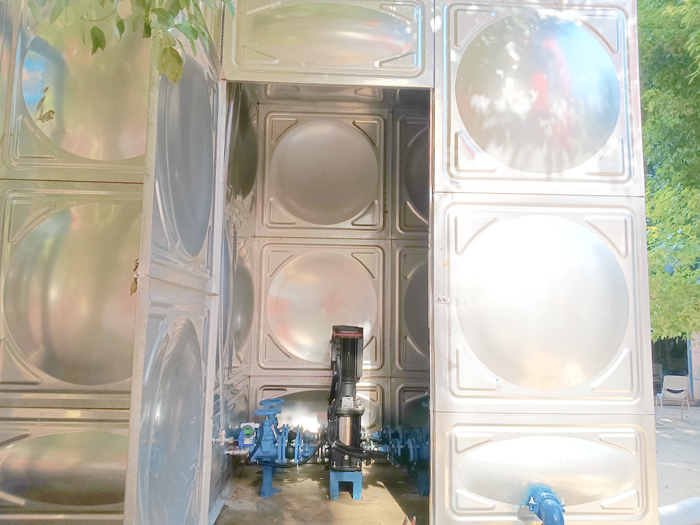

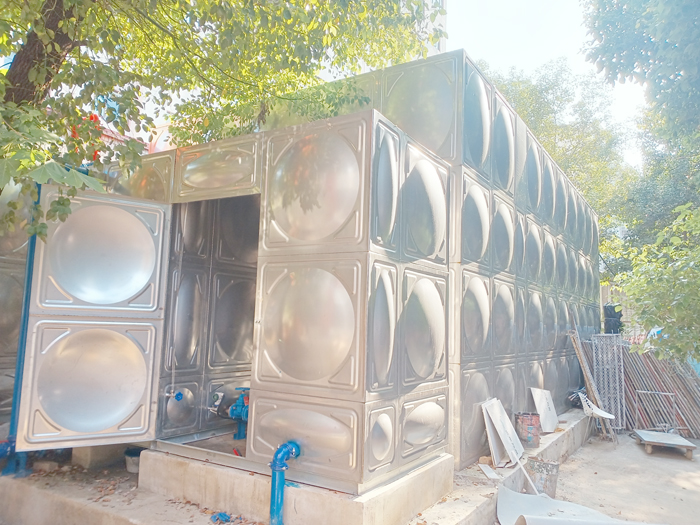

武漢市第三十九中學食堂不銹鋼戶外箱式一體化泵房，該校區食堂層高4層，因為學校用水量比較集中，用水量大，自來水無法滿足食堂同時用水需求，該戶外一體化變頻恒壓供水設備結合學校食堂周圍環境，考慮到占地面積小，安裝周期短、外型美觀等眾特點，該設備是專為戶外安裝環境設計的新型供水設備，集供水、控制、防護等功能于一體，能在露天環境下穩定運行，廣泛適用于缺乏室內泵房或對安裝空間有嚴格限制的場景，該成套設備包括一座不銹鋼水箱（含泵房設備間），2臺格蘭富不銹鋼立多多級離心泵，一臺智能變頻柜，變頻柜采用ABB變頻器、西門子可編程控制器，昆侖通態觸摸屏，水箱液位、出水壓力采用壓力傳感器采集反饋，裝載武漢鑫鵬給排水自動化設備有限公司智能變頻恒壓供水控制系統，實現雙泵自動輪換，自動加減運行，“精準調控、節能、智能保護、遠程運維” 等核心優勢，為學校供水提供安全保障服務。

一、設備組成：

• 不銹鋼水箱：采用食品級不銹鋼材質，如 304 不銹鋼，具有良好的耐腐蝕性。內部設有進水口、出水口、溢流口、放空口等，有的還裝有液位計，用于實時監測水位。

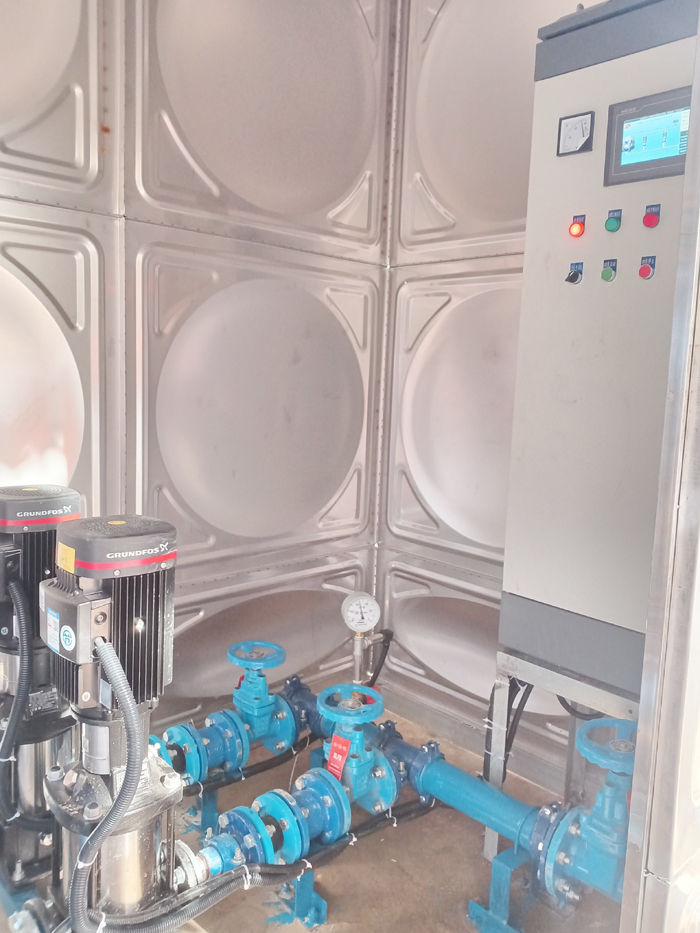

• 水泵機組：根據不同的使用需求，可配備離心泵、潛水泵等不同類型、功率的水泵，通常采用多個水泵串聯或并聯的方式，以滿足不同的流量和揚程要求。

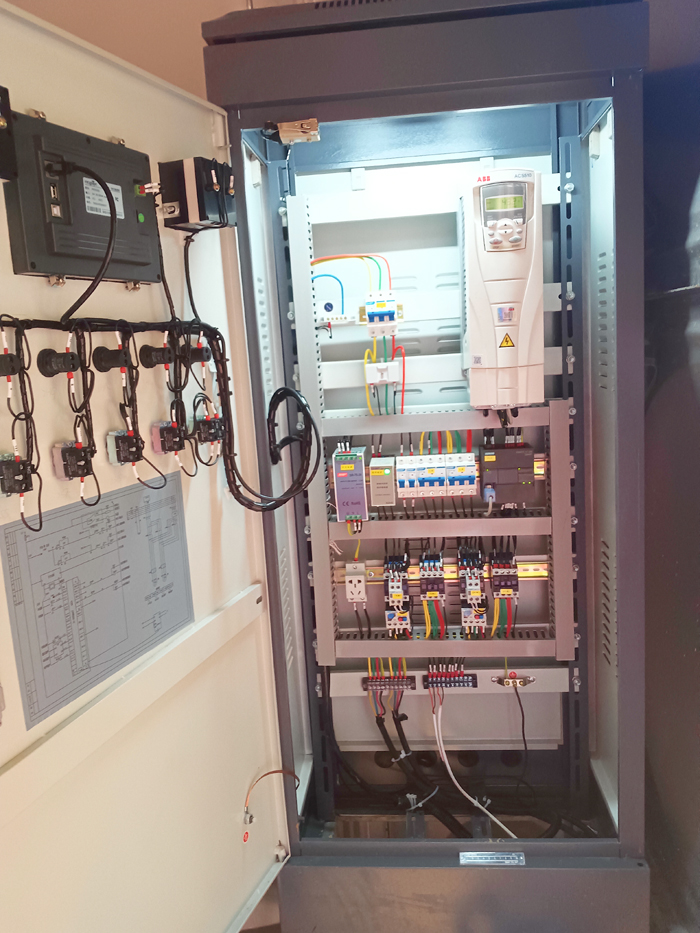

• 智能變頻控制柜：集成了計算機技術、變頻技術等，包含西門子可編程邏輯控制器（PLC），可根據水箱水位、出水壓力等參數自動控制水泵的啟停、轉速調節等操作，并具備過載保護、短路保護等多種電氣保護功能。
• 壓力傳感器：實時監測供水壓力，并將壓力信號反饋給變頻控制柜，以便進行壓力調節。
• 管閥附件：包括進水管、出水管、連接管、閥門等，管道材質鋼塑復合管給水管，連接方式多采用溝槽式連接。

二、工作原理：

戶外一體化變頻恒壓供水設備的核心原理是通過 “壓力反饋 - 智能調節” 實現恒壓供水，同時結合戶外環境特點優化運行邏輯：

1. 壓力監測與反饋：管網出口處的壓力傳感器實時采集供水壓力信號，并將信號傳輸至變頻控制柜。
2. 智能調節運行：控制柜將實際壓力與設定壓力對比，通過 PID 算法控制變頻器輸出頻率，調節水泵轉速：
• 當用水量增加，管網壓力低于設定值時，變頻器提高頻率，水泵轉速上升，供水量增加，直至壓力恢復設定值；
• 當用水量減少，管網壓力高于設定值時，變頻器降低頻率，水泵轉速下降，供水量減少，避免壓力過高；
• 多泵系統中，控制柜會根據壓力變化自動切換水泵運行臺數，實現 “小流量單泵運行、大流量多泵并聯” 的模式。
3. 應急供水保障：若市政管網臨時停水或水壓不足，水箱內的儲水通過水泵加壓供水，液位傳感器觸發低水位報警時，設備自動停機保護，避免水泵空轉損壞。

三、核心特點：

• 戶外強適應性：防護箱體具備 IP54 及以上防護等級，能抵御暴雨、風沙、高溫、嚴寒等惡劣天氣，內置溫控系統可自動調節箱內溫度，確保設備全年穩定運行。
• 一體化集成設計：所有部件集成于同一箱體，結構緊湊，占地面積小（通常為傳統泵房的 1/3~1/5），無需單獨建造泵房，節省土建成本和安裝空間，結構緊湊，可直接安裝在水箱里（如在室外可減少泵房的建設），節省空間。
• 節能：通過變頻調速技術，水泵始終在合理區間運行，避免 “大馬拉小車” 現象，較傳統供水設備節能 20%~40%；同時可疊壓市政管網原有壓力，進一步降低能耗，通過智能控制系統實時監測市政管網壓力及流量，當市政供水壓力充足時，優先采用疊壓供水模式，充分利用管網壓力，減少水泵能耗。
• 全自動智能運行：支持無人值守，具備自動啟停、壓力恒定、水泵輪換、故障自診斷等功能，異常情況（如缺水、過載、超壓）會通過聲光報警或遠程通訊通知管理人員。
• 安全衛生：水箱及接觸水的部件均采用食品級不銹鋼，避免水質二次污染，部分設備可配置紫外線消毒或水箱自動清洗功能，符合飲用水衛生標準。
• 安裝維護便捷：設備出廠前完成預組裝和調試，現場只需連接進出水管和電源即可投入使用；箱體內布局合理，預留檢修通道，后期維護無需拆卸整體結構。

四、適用場景：

戶外一體化變頻恒壓供水設備憑借其戶外適應性和集成化優勢，廣泛應用于以下場景：

• 居民生活供水：農村集中供水、城中村改造、別墅區、低層住宅小區等缺乏室內泵房的區域。
• 公共設施供水：戶外廣場、公園、景區、高速公路服務區、車站等露天公共場所的生活及消防備用水。
• 工業輔助供水：工廠戶外生產線、農業灌溉、工地臨時用水等對安裝靈活性要求高的場景。
• 應急供水保障：自然災害后臨時供水、偏遠地區管網延伸工程等應急或過渡性供水需求。

五、技術優勢對比：

武漢鑫鵬給排水自動化設備有限公司的戶外一體化變頻恒壓供水設備通過技術創新解決了傳統供水設備在戶外場景中的痛點，實現了 “安裝即運行、無人也可靠” 的供水模式，是現代供水系統中節能、智能、靈活的優選方案。
