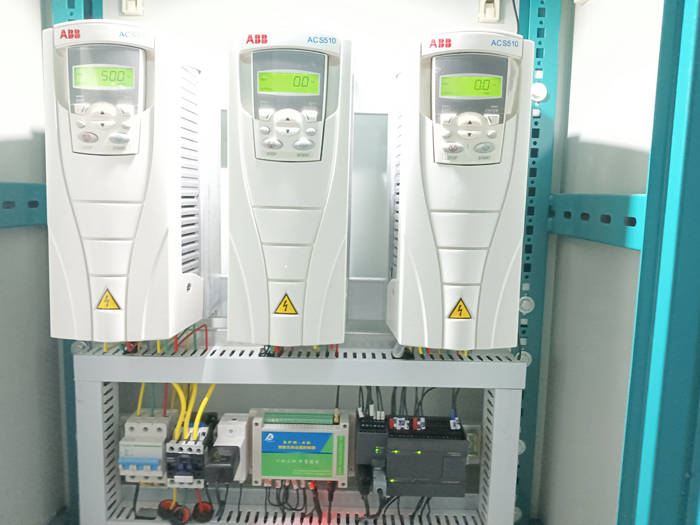

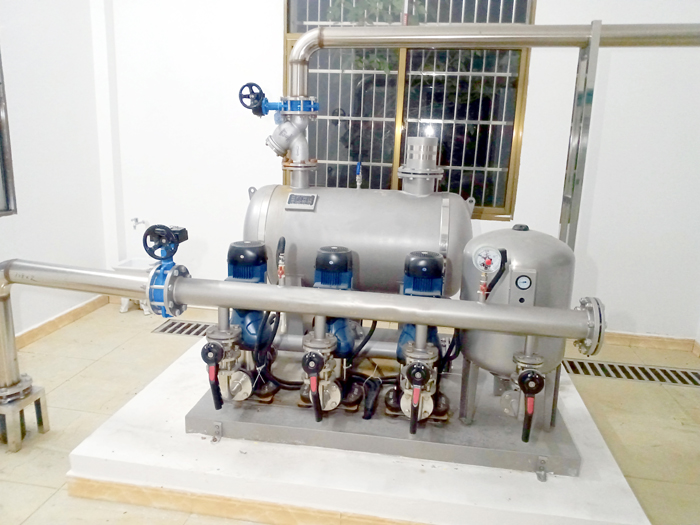

蓮花村無負壓變頻供水泵房設備是采用一種新型的供水設備，它可以直接與自來水管網連接，在市政管網壓力的基礎上直接疊壓供水，可避免對市政管網產生負壓，具有節能、環保穩定等特點，廣泛應用于農村二次轉壓泵房、城市供水、建筑給排水等領域，該無負壓轉壓泵房選用3臺杭州南方泵業不銹鋼立多級離心泵，型號CR10-4 流量：10立方每小時，揚程:34米功，功率：1.5KW ，選用一臺直徑800mm無負壓穩流罐，100L隔膜式氣壓罐，配套一臺智能變頻恒壓供水控制柜，變頻柜配備了3臺ABB ACS510 變頻器，一臺西門子可編程控制器，７寸昆侖通態觸摸屏，帶４G 智能遠程監控，實時監測現場設備運行情況。

一、設備組成

無負壓變頻供水成套設備主要由以下核心部件構成：

1. 水泵機組

• 選用三臺杭州南方泵業不銹鋼立式多級離心泵，具備節能、運行穩定的特點，可根據用水需求自動調節轉速。

• 配置3多臺水泵二用一備循環控制方式，通過變頻控制實現輪換運行，延長設備壽命。

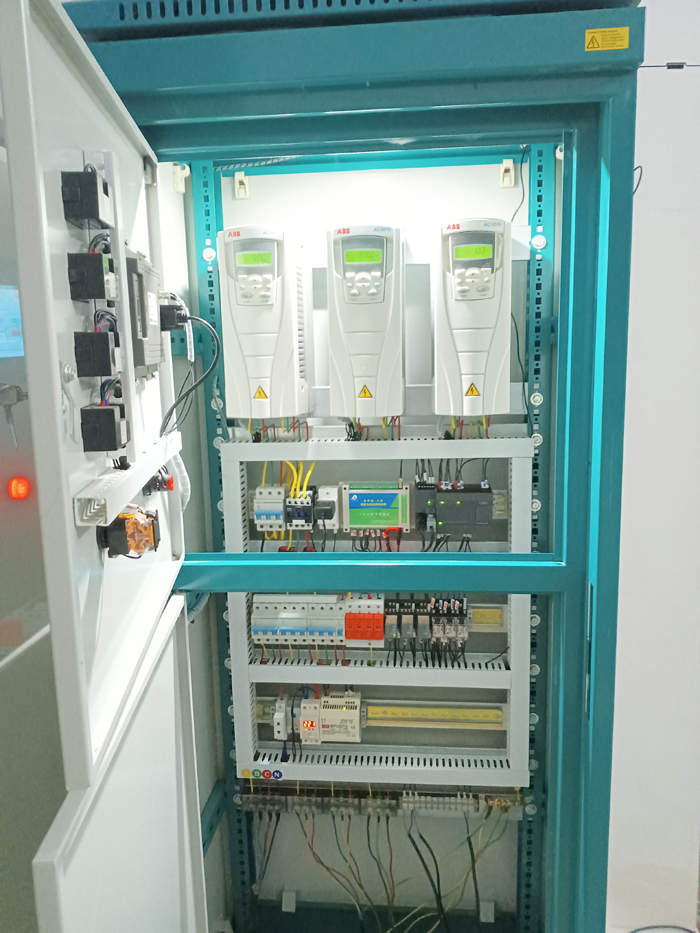

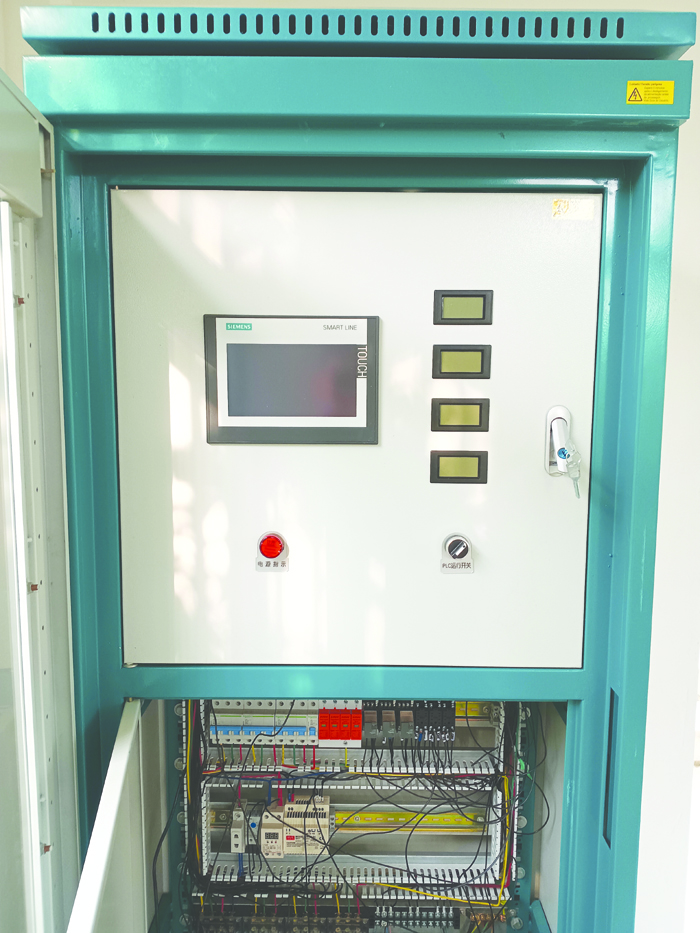

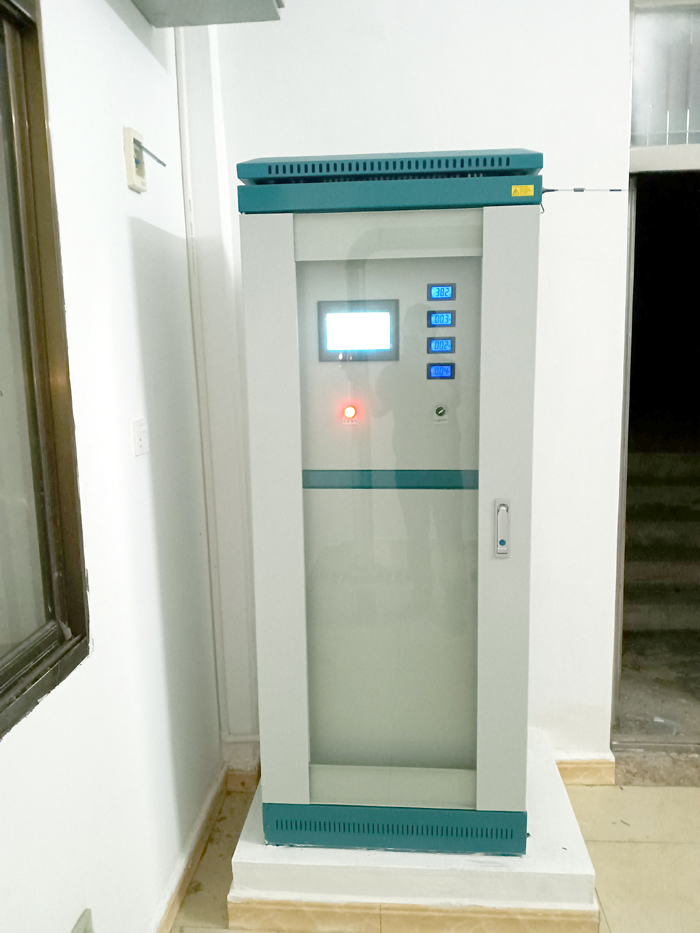

2. 變頻控制柜

• 核心控制單元，通過變頻器調節水泵電機轉速，實現恒壓供水。

• 集成智能控制器，具備壓力閉環控制、電機保護（過載、過熱、短路）、故障報警、遠程監控等功能。

• 支持手動 / 自動切換，可接入物聯網平臺實現遠程啟停、參數調整。

3. 穩流補償罐（無負壓罐）

• 密封式壓力容器，用于儲存水量并平衡市政管網壓力波動。

• 當市政管網供水充足時，罐內儲存的水作為 “緩沖水量”；當管網壓力下降時，罐內空氣室通過壓力平衡裝置維持供水連續性，避免產生負壓。

4. 壓力 / 液位傳感器

• 壓力傳感器：實時監測供水壓力，反饋給控制柜以調節水泵轉速。

• 液位傳感器：監測穩流補償罐內水位，防止水泵空轉。

5. 管路及附件

• 包括進水閥、出水閥、止回閥、過濾器、泄壓閥等。

• 止回閥防止水倒流至市政管網；泄壓閥避免系統超壓；過濾器過濾雜質，保護水泵和管網。

二、工作原理

1. 正常供水階段

• 市政管網壓力滿足需求時，設備直接從管網取水供用戶使用，水泵不啟動，節能效果顯著。

2. 疊加增壓階段

• 當用水需求增加導致市政管網壓力下降時，控制柜啟動水泵，通過變頻調速對管網壓力進行疊加增壓，確保出水壓力恒定。

3. 防負壓控制

• 穩流補償罐內設有壓力平衡裝置，當市政管網壓力低于設定值時，罐內空氣室釋放壓力，維持罐內水壓與管網壓力平衡，避免產生負壓（即 “無負壓” 原理）。

• 若市政管網壓力持續過低，設備自動切換為 “儲備供水模式”，利用罐內儲存的水維持短時間供水。

三、核心特點

四、適用場景

1. 居民生活供水

• 高層住宅、小區、村鎮等集中供水場景，解決市政管網壓力不足問題。

2. 商業與公共建筑

• 寫字樓、酒店、醫院、學校等，滿足高峰用水需求，保證穩定供水。

3. 工業生產供水

• 工廠、工業園區的生產用水，支持恒壓控制和大流量供水。

4. 改造項目

• 替代傳統水箱、水塔供水系統，無需大規模改造管網，節省成本。

五、優勢對比

六、設備選型要點：

1. 流量與揚程

• 根據用戶高峰用水流量和所需壓力（考慮管網阻力、樓層高度等）選擇水泵型號。

2. 市政管網條件

• 評估市政管網的供水能力（低壓力、高峰流量），確保設備不產生負壓。

3. 控制功能需求

• 是否需要遠程監控、多泵聯動、備用電源等功能，選擇對應配置的控制柜。

4. 材質與防腐

• 接觸水質的部件（如罐體、管道）需采用不銹鋼等防腐材質，符合衛生標準。

七、維護與注意事項

1. 定期檢查

• 每月檢查管路密封性、閥門啟閉狀態，每年清洗穩流補償罐內壁。

2. 變頻器保養

• 保持控制柜通風良好，定期清理灰塵，避免散熱不良導致故障。

3. 管網壓力監測

• 若市政管網長期低壓，需調整設備運行參數或增設輔助水箱。

4. 冬季防凍

• 北方地區需對設備及管路采取保溫措施，防止凍裂。

      無負壓供水設備通過技術創新實現了、節能、穩定的供水模式，是現代供水系統的重要發展方向，尤其適合對水質、節能和安裝空間有較高要求的場景。
